Ⅰ 產品簡介
名稱：有源藍牙定向基站ZJB-53
有源藍牙定向基站ZJB-53是一款通用型的藍牙設備，內置8dbiPCB天線，本設備能夠安裝在室外,其防水等級為IP65。
設備下方有三個LED指示燈來指示設備的工作狀態，內置蜂鳴器， 通過發聲來提示讀取標簽狀態， 其發聲音時間可
以通過軟件來設置，也可以關閉聲音。通過一根15芯電纜引出作為與其他設備的通訊連接或供電。其通訊接口包括
：RS232、RS485、韋根。15線的一端是一個15芯頭，實際使用中，可以剪掉15芯頭，直接通過電纜與其他設備連
接；或外加一個DB15頭。另外，為了便于測試， 設備配置了一個測試專用的擴展板， 在實際使用中不必要使用測
試專用的擴展板。設備主要通過RS232接口配置參數， 在使用產品之前必須通過配置軟件來配置參數。主要適用于
人員出入考勤定位、隧道施工人員考勤定位、礦井考勤定位、作業車輛靠近人員安全報警系統、資產管理系統、固
定資產管理系統等。
以通過軟件來設置，也可以關閉聲音。通過一根15芯電纜引出作為與其他設備的通訊連接或供電。其通訊接口包括
：RS232、RS485、韋根。15線的一端是一個15芯頭，實際使用中，可以剪掉15芯頭，直接通過電纜與其他設備連
接；或外加一個DB15頭。另外，為了便于測試， 設備配置了一個測試專用的擴展板， 在實際使用中不必要使用測
試專用的擴展板。設備主要通過RS232接口配置參數， 在使用產品之前必須通過配置軟件來配置參數。主要適用于
人員出入考勤定位、隧道施工人員考勤定位、礦井考勤定位、作業車輛靠近人員安全報警系統、資產管理系統、固
定資產管理系統等。
Ⅱ 產品信息表
| 型號 | ZJB-53 |
| 工作頻率 | 2.4GHz |
| 同時讀取標簽能力 | 大于2000張 |
| 產品材質 | ABS塑料 |
| 產品顏色 | 灰色 |
| 天線 | 內置8dbi天線 |
| 外連接 | 15芯電纜 |
| 通訊接口 | RS232、RS485、韋根26、韋根34、韋根66 |
| 狀態指示 | 3個LED燈指示、內置蜂鳴器 |
| 電源 | DC12-36V |
| 額定功率 | 1W |
| 工作溫度(℃) | -25℃ ～ +75℃ |
| 儲存溫度(℃) | -40℃ ～ +85℃ |
| 工作濕度 | 小于95％ |
| 設備尺寸 | 250mm×250mm×58mm |
| 設備重量 | 1.0kg |
| 包裝尺寸 | 297mm×310mm×106mm |
| 包裝數量 | 1 |
| 包裝重量 | 1.5kg |
Ⅲ 產品主要優勢
● 抗干擾能力強，不受外界無線電波影響；
● 能夠同時讀取標簽的能力強（防碰撞能力強）；
● 內置2000張標簽的緩沖區；
● 支持室外安裝，IP等級：IP65；
● 讀取標簽距離可調，0-150米可調（使用軟件設置）；
● 接口簡單，使用方便。
● 能夠同時讀取標簽的能力強（防碰撞能力強）；
● 內置2000張標簽的緩沖區；
● 支持室外安裝，IP等級：IP65；
● 讀取標簽距離可調，0-150米可調（使用軟件設置）；
● 接口簡單，使用方便。
Ⅳ 主要功能
● 設備工作狀態指示（3個LED指示燈，蜂鳴器）；
● 讀到的標簽保存到緩沖區中，具有2000個標簽的緩沖能力；
● 讀到標簽后能夠通過RS232、RS485、韋根26/34/66傳送到上位機；
● 通信模式有主動傳送與被動傳送；
● RS232、RS485通信速率可以設置；
● 讀取標簽的距離可以設置（0-31個檔）；
● 讀取同一張標簽的間隔時間是可以設置；
● 標簽主動上傳的速度是可以設置；
● 外部觸發啟動讀卡；
● 能夠讀取設備出廠信息。
● 讀到的標簽保存到緩沖區中，具有2000個標簽的緩沖能力；
● 讀到標簽后能夠通過RS232、RS485、韋根26/34/66傳送到上位機；
● 通信模式有主動傳送與被動傳送；
● RS232、RS485通信速率可以設置；
● 讀取標簽的距離可以設置（0-31個檔）；
● 讀取同一張標簽的間隔時間是可以設置；
● 標簽主動上傳的速度是可以設置；
● 外部觸發啟動讀卡；
● 能夠讀取設備出廠信息。
Ⅴ 技術指標
● 工作頻率：2.4GHz-2.5GHz；
● 工作方式：主動式與被動結合；
● 結構：外罩為耐高溫、耐低溫ABS塑料；
● 天線參數：內置8dbi天線；
● 通訊接口方式：RS232、RS485、韋根；
● 通訊方式：主動方式（讀寫器讀到標簽后，主動向上位機發送）;
● 設備內部有2000個標簽的緩沖能力；
● RS232、RS485通訊速率可以用戶設置；
● 系統識別距離：可達150米；
● 識別準確率：99.999999%；
● 提供演示軟件、API函數等；
● 可以根據用戶要求制定各種數據格式輸出；
● 工作電壓：DC12-36V；
● 額定功率：5W；
● 工作溫度：-25℃ ～ +75℃；
● 儲存溫度(℃)：-40℃ ～ +85℃；
● 工作濕度：小于95％。
● 工作方式：主動式與被動結合；
● 結構：外罩為耐高溫、耐低溫ABS塑料；
● 天線參數：內置8dbi天線；
● 通訊接口方式：RS232、RS485、韋根；
● 通訊方式：主動方式（讀寫器讀到標簽后，主動向上位機發送）;
● 設備內部有2000個標簽的緩沖能力；
● RS232、RS485通訊速率可以用戶設置；
● 系統識別距離：可達150米；
● 識別準確率：99.999999%；
● 提供演示軟件、API函數等；
● 可以根據用戶要求制定各種數據格式輸出；
● 工作電壓：DC12-36V；
● 額定功率：5W；
● 工作溫度：-25℃ ～ +75℃；
● 儲存溫度(℃)：-40℃ ～ +85℃；
● 工作濕度：小于95％。

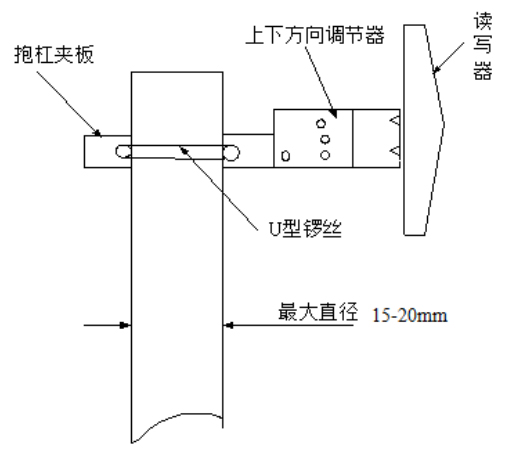

Ⅵ 安裝示意圖
Ⅶ 裝箱清單
| 產品型號名稱 | 數量 |
| ZJB-53有源藍牙定向基站 | 1 |
| 一體化設備轉接板 | 1 |
| AC-DC12V3A電源適配器 | 1 |
| 3芯直連串口線 | 1 |
| DB15轉接頭 | 1 |
| 安裝支架 | 1 |
| 合格證 | 1 |
| 外接信號說明書 | 1 |

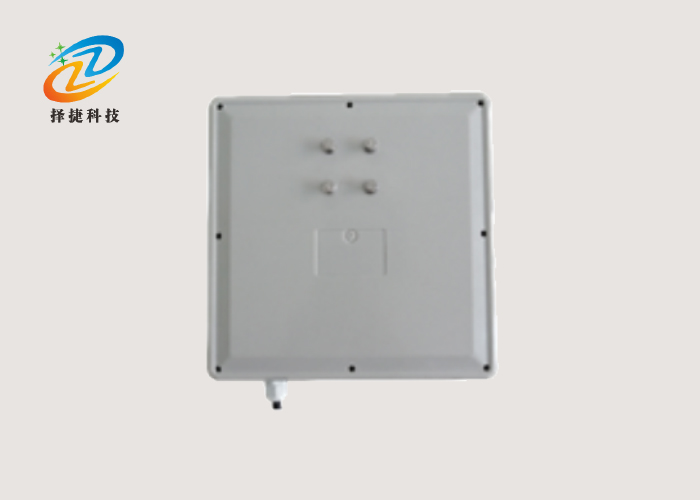

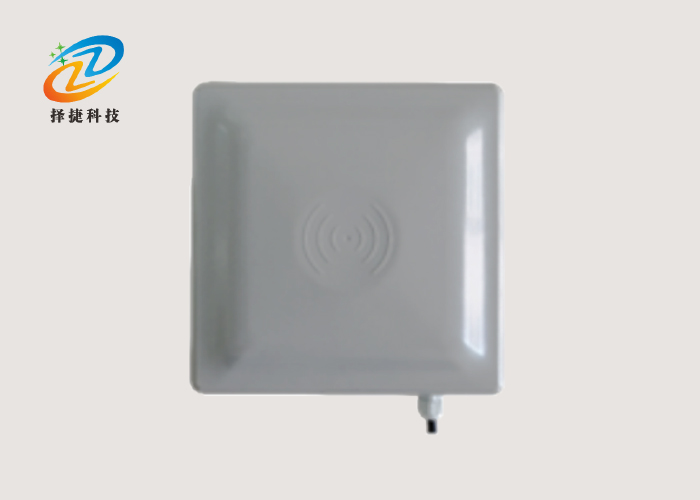

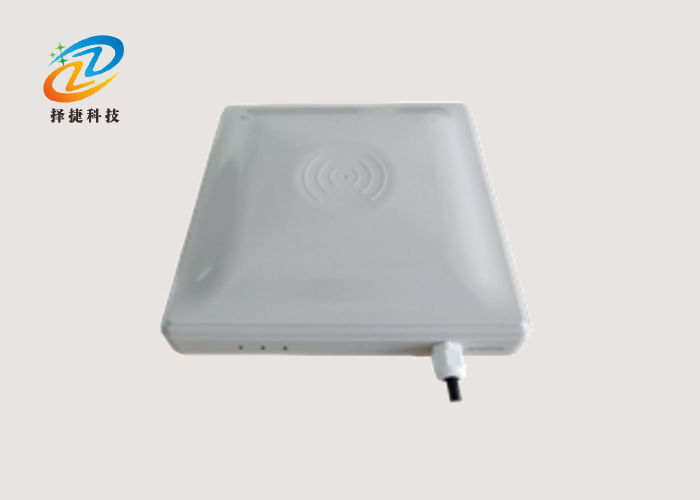

Ⅷ 產品實拍
實拍展示
