Ⅰ產品簡介
名稱：便攜式UHF超高頻電子標簽讀寫器ZJ405
便攜式 UHF 超高頻電子標簽讀寫器ZJ405是一款低功耗、便攜的 ISO18000-6C（EPC C1G2）協議電子標簽讀寫器，
自主知識 產權設計， 結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時， 實現對電子標簽的快
速讀寫處理，可廣泛應用于資產管理、庫存管理、產品追溯、個人身份識別及防偽系統等多種無線射頻識別(RFID)
系統。
自主知識 產權設計， 結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時， 實現對電子標簽的快
速讀寫處理，可廣泛應用于資產管理、庫存管理、產品追溯、個人身份識別及防偽系統等多種無線射頻識別(RFID)
系統。
Ⅱ產品特點
● 自主知識產權設計，時尚、纖薄設計，滿足移動應用和便攜需求；
● 超低功耗設計，連續讀標簽時間超過 3 小時，待機時間長達 1 天以上；
● 支持按鍵觸發和交互應答等工作模式；
● 充分支持符合 ISO18000-6C（EPC C1G2）協議的電子標簽；
● 工作頻率 902～928MHz 或 865～868MHz（可以按不同國家或地區要求調整）;
● 支持定頻或跳頻發射工作方式；
● 內建收發天線，有效距離達至 1000mm*；
● RF輸出功率 0~26dbm（軟件可調），支持 RSSI；
● 多標簽識別性能＞50 張標簽，標簽識別速度＞50 張/秒；
● 標簽緩存容量：370 張@最長 128bitsEPC 或 120 張@最長 496bitsEPC；
● 支持藍牙 4.0 無線通訊，內置鋰電池供電，無需外接電源；
● 支持 USB1.1 接口規范，虛擬串口方式通訊，提供動態連接庫（DLL），支持二次開發；
● 支持 USB 充電，提供電池充電指示和低電量指示，3 組 LED 。
● 充分支持符合 ISO18000-6C（EPC C1G2）協議的電子標簽；
● 工作頻率 902～928MHz 或 865～868MHz（可以按不同國家或地區要求調整）;
● 支持定頻或跳頻發射工作方式；
● 內建收發天線，有效距離達至 1000mm*；
● RF輸出功率 0~26dbm（軟件可調），支持 RSSI；
● 多標簽識別性能＞50 張標簽，標簽識別速度＞50 張/秒；
● 標簽緩存容量：370 張@最長 128bitsEPC 或 120 張@最長 496bitsEPC；
● 支持藍牙 4.0 無線通訊，內置鋰電池供電，無需外接電源；
● 支持 USB1.1 接口規范，虛擬串口方式通訊，提供動態連接庫（DLL），支持二次開發；
● 支持 USB 充電，提供電池充電指示和低電量指示，3 組 LED 。
Ⅲ電特性
● 極限參數
|
項目
|
符號
|
數值
|
單位
|
|
充電電壓
|
VCC
|
6
|
V
|
|
工作溫度
|
TOPR
|
-10～+70
|
℃
|
|
貯藏溫度
|
TSTR
|
-20～+85
|
℃
|
● 規格
| 項目 | 符號 | 數值 | 單位 |
| 充電電壓 | VCC | 4.2～5.5（5典型） | V |
| 充電電流 | IBAT | 500 | mA |
| 待機電流 | ISTBY | 20（14典型） | mA |
| 連續讀標簽工作電流 | IRF | 200（100典型） | mA |
| 工作頻率 | FREQ | 902～928 | MHz |
| 有效距離* | DIS | 0～100(70典型) | mm |
| 尺寸 | L×W×H | 110×50×5.8 | mm |
注意：有效距離與天線、電子標簽及工作環境有關。
Ⅳ接口

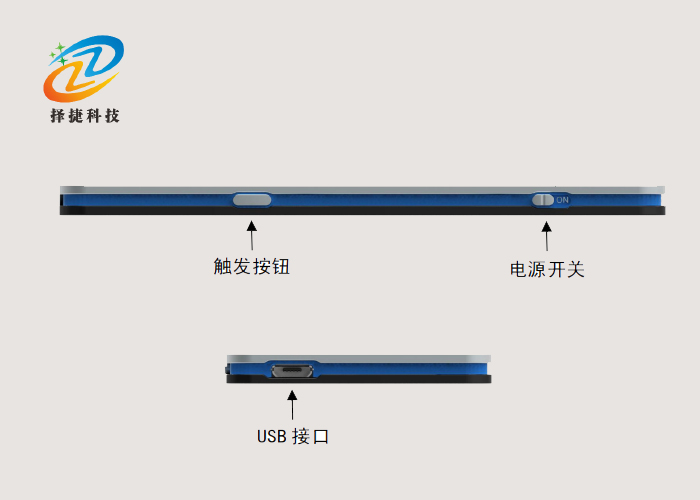

● 接口定義
觸發按鈕：觸發讀取 ISO18000-6C（EPC C1G2）標簽的 EPC 并上傳；
電源開關：置左為打開電池供電，置右為關閉電池供電；
USB 接口：電池充電，USB 虛擬串口通訊；

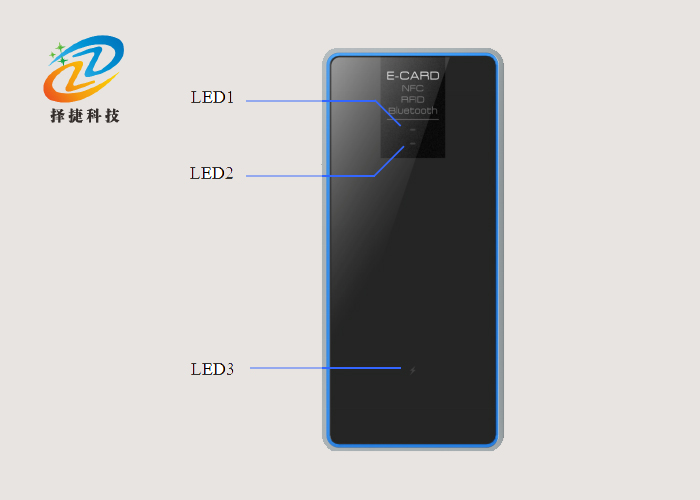

● 面板指示定義
LED1：紅色常亮指示觸發讀卡，綠色閃動指示讀卡成功；
LED2：紅色慢閃指示上電工作；
LED3：紅色常亮指示電池電量不足，綠色常亮指示充電進行中。
Ⅴ產品展示

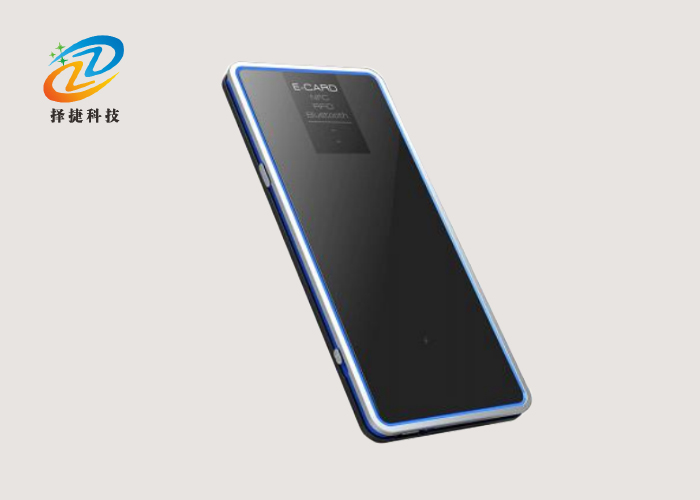

實拍展示
