Ⅰ產品簡介
名稱：UHF超高頻工業級IP68讀寫器ZJ603-4DBI
ZJ603-4DBI 是一款高性能的 UHF 頻段 ISO18000-6C（EPC C1G2）協議電子標簽讀寫器，自主知識產權設計，結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，主要用于垃圾桶管理，工業 RFID 系統、煙草管理、AGV智能車。
Ⅱ產品特點
● 自主知識產權設計；
● 充分支持符合 UHF EPC Gen2(ISO18000-6C)協議電子標簽；
● 工作頻率 FCC 902～928MHz、CE 865～868MHz(可以用軟件按不同國家或地區要求調整)；
● 以廣譜跳頻(FHSS)或定頻發射方式工作；
● 輸出功率: 極限 26dBm（可調）；
● 內置 4dBi 金屬天線，讀卡距離范圍 0~3M*；
● 支持主動模式，命令模式，觸發模式，密碼工作模式；
● DC12V 供電，極限支持 24V 供電；
● 通信接口支持 RS232,RS485,觸發,RJ45；
● 支持 ModBus 協議(僅限于 RS232、RS485、RJ45 接口)；
● 以廣譜跳頻(FHSS)或定頻發射方式工作；
● 輸出功率: 極限 26dBm（可調）；
● 內置 4dBi 金屬天線，讀卡距離范圍 0~3M*；
● 支持主動模式，命令模式，觸發模式，密碼工作模式；
● DC12V 供電，極限支持 24V 供電；
● 通信接口支持 RS232,RS485,觸發,RJ45；
● 支持 ModBus 協議(僅限于 RS232、RS485、RJ45 接口)；
Ⅲ電特性
| 型號 | ZJ603-4DBI |
| 名稱 | UHF 超高頻工業級IP68讀寫器 |
| 外形尺寸 | 133 x 133 x 54mm |
| 重量 | 2.0Kg |
| 包裝重量 | 2.5Kg |
| 包裝尺寸 | 40.5*30.5*10.5cm |
| 外殼材料 | ABS 面罩，金屬后蓋 |
| 設備顏色 | 黑色 |
| 工作溫度 | -20~+60℃ |
| 儲存溫度 | -40~+85℃ |
| 工作濕度 | 5  ～95  RH, Non-condensing |
| 防水等級 | IP67 |
| 工作頻率 | 902~928MHz,860~868MHz(軟件可調) |
| 天線規格 | 4dBi 金屬天線 |
| 輸出功率 | 0 - 26dBm |
| 讀卡距離* | 0-3m *有效距離與協議格式、外接天線、電子標簽及工作環境有關 |
| 寫卡距離* | 0-1.5m *有效距離與協議格式、外接天線、電子標簽及工作環境有關 |
| 讀卡速度 | 200 次/1 秒 |
| 讀寫卡類型 | ISO18000-6C（EPC Gen2） |
| 讀卡提示 | 蜂鳴器 |
| 工作電壓 | DC +9 - 24V, 6W |
| 工作模式 | 主動模式, 命令模式, 觸發模式, 密碼模式 |
| 通信接口 | RS232,RS485,觸發,RJ45 網口(定制) |
| 網絡 | RJ45 支持 TCP 客戶端/服務器端, Modbus, DNS, DHCP. HTTP 協議(定制), MQTT(定制), LLRP(定制) |
| SDK 開發包 | 支持 X86 & X64, C++, C#, VB, Delphi, Linux, ARM, Python, NodeJS, QT, JAVA, Android，Modbus 等語言. |
Ⅳ接口
| 顏色 | 描述 |
| 紅 | 電源正極 (DC 9V – 24V) |
| 黑 | GND 地線 |
| 白 | RS232 TXD |
| 紫 | RS232 RXD |
| 棕 | GND 地 |
| 黃 | 保留 |
| 綠 | 保留 |
| 灰 | 保留 |
| 品紅 | RS485 A+ |
| 橙 | RS485 B- |
| 淡綠 | 觸發輸入+（TTL level） |
| 藍 | 觸發輸入-（TTL level） |

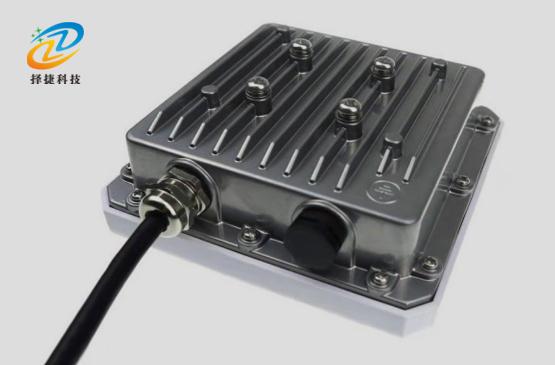

Ⅴ產品展示
