Ⅰ 產品概述——2.4GHz有源標簽ZJYY8554

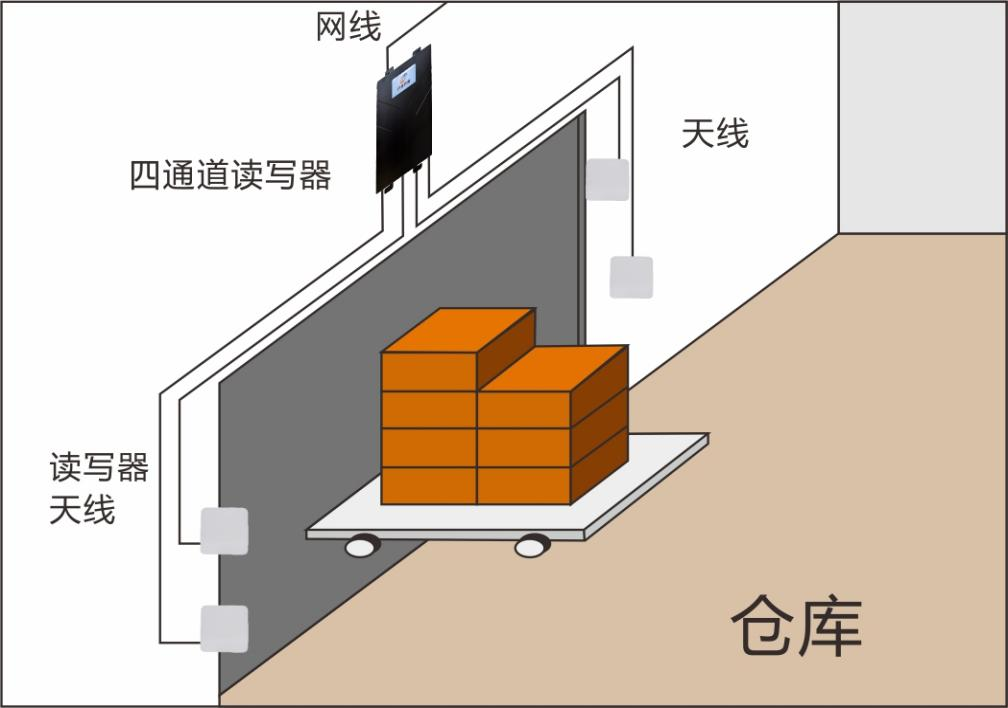

超高頻四通道讀寫器ZJF002-4A，自主知識產權設計，結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于倉儲識別、物流車輛識別、個人身份識別、智能停車場、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。外型簡約時尚，質量穩定、性能可靠，提供標準RS232和 RJ45接口，并可拓展WIFI、POE、4G、RS485等多種通訊方式。
Ⅱ 規格參數——2.4GHz有源標簽ZJYY8554
| UHF RFID | |
| 協議 | ISO/IEC18000-6C / IEC18000-6B /EPC C1Gen2 |
| 頻率 | GB,920MHz ~ 925MHz 、GB,840MHz ~ 845MHz 、 FCC,902MHz ~ 928MHz、ETSI ，865MHz ~ 868MHz 、JP,916MHz ~ 920MHz可選 |
| 輸出功率 | ≤ 33dBm |
| 外部接口 | 標準RJ45、RS232，可定制WIFI、POE、RS485、4G； |
| 工作模式 | 廣譜調頻 ( FHSS) 或定頻 ，可軟件設置 |
| 讀卡距離 | 讀取距離 0-15m(與標簽有關) |
| 天線 | 4個9dbi 圓極化天線 |
| 工作環境 | |
| 工作溫度 | -20 - +70°C |
| 存儲溫度 | -30 - +80°C |
| 大氣壓力 | 86kPa ~ 108kPa |
| 濕度 | 5%-90% RH 無凝露 |
| 尺寸 | 224*116*33mm |
Ⅲ 特色功能——2.4GHz有源標簽ZJYY8554
?自主知識產權設計；
?充分支持符合UHF EPC Gen2(ISO18000-6C)協議電子標簽；
?工作頻率范圍：
GB：920MHz～925MHz、
GB：840MHz～845MHz、
FCC：902MHz～928MHz、
ETSI：865MHz～868MHz （可選）
?端口輸出功率: 33dBm（可調）；
?功耗：12W @ +33dBm；
?可外接四個9dBi 圓極化天線，連續讀標簽距離（讀EPC碼）：0～15米,連續讀100次讀成功率大于95％（無干擾環境）；
?測試條件：9dBi線極化天線，射頻連接電纜插入損耗小于1dB，標準標簽（靈敏度優于-18dBm）；
?支持主動模式，命令模式，觸發模式，密碼工作模式；
?讀卡速率：>400次/秒；
?I/O 接口：2 路光耦輸入、3 路繼電器開關；
?整機供電：9V～30V（功率容量不小于 30W），已經配備60W適配器（輸入220V，輸出12V5A）
?豐富的通訊接口：RJ45、RS232，藍牙可定制WIFI、POE、RS485、4G；
Ⅳ 天線電氣及機械參數——2.4GHz有源標簽ZJYY8554
| 型號Model | ZJTX26026045-9DBI（可更換） |
| 電氣性能 Electrical Specifications | |
| 頻率范圍 Frequency Range(MHz) | 902-928 |
| 增益Gain(dBi) | 9dBi |
| 極化方式Polarization | 圓極化 |
| 半功率角Beam Width(°) | Hor:68 Ver:68 |
| 駐波比VSWR | ≤1.3 |
| 阻抗Impedance(Ω) | 50 |
| 前后比Front-to-back ratio(dB) | ≥13 |
| ...功率MAX.Power(W) | 50 |
| 軸比axial ratio(dB) | ≤2 |
| 防雷保護Lightning protection | 直流接地 |
| 機械性能Mechanical Specifications | |
| 接頭Connector | N-Female |
| 接頭位置Connector position | 底部直出 |
| 天線尺寸Dimension(mm) | 258*258*45mm |
| 凈重Antenna weight(kg) | 0.58 |
| 有效受風面積Wind loading area(㎡) | ≤0.2 |
| ...抗風強度Rated wind velocity(m/s) | 36.9 |
| 輻射材料Reflector material | 鋁 |
| 天線罩材料Radome material | ABS |
| 天線罩顏色Radome color | 白色 |
| 工作溫度Operating temperature(℃) | -40～70 |
| 抱桿直徑Mounting hardware(mm) | φ30～φ50 |
Ⅴ 接口定義——2.4GHz有源標簽ZJYY8554
引腳序號 引腳定義 描述
1 OUT RI 繼電器1輸出R端控制信號
2 OUT L1 繼電器1輸出L端控制信號
3 OUT_R2 繼電器2輸出R端控制信號
4 OUT L2 繼電器2輸出L端控制信號
5 INPUT_1 光耦1輸入控制信號
6 INPUT_2 光耦 2輸入控制信號
7 IO_GND I/0輸入控制信號電源負極
8 RS485A RS485 信號 A
9 RS485B RS485 信號 B
10 GND 電源負極
11 WIGO 為根輸出信號0(需定制)
12 WIG1底部直出 為根輸出信號1(需定制)
Ⅵ 產品展示——2.4GHz有源標簽ZJYY8554
